正温度系数热敏电阻

RFB(Ⅱ)--空调辅助电加热器/防潮绝缘空气加热器

电热膜

陶瓷/金属发热原件

　PTC

规格型号：

产品描述：

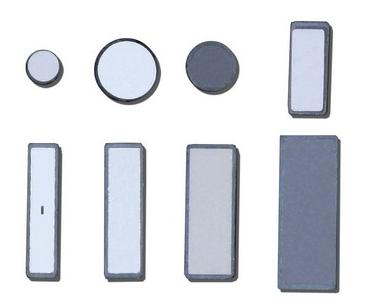

     PTC热敏电阻
     PTC是Positive Temperature Coefficient 的缩写，意思是正的温度系数，泛指正温度系数很大的半导体材料或元器件。通常我们提到的PTC是指正温度系数热敏电阻，简称PTC热敏电阻。PTC热敏电阻是一种典型具有温度敏感性的半导体电阻，超过一定的温度(居里温度)时，它的电阻值随着温度的升高呈阶跃性的增高。
     　


     PTC热敏电阻组织结构和功能原理
     陶瓷材料通常用作高电阻的优良绝缘体，而陶瓷PTC热敏电阻是以钛酸钡为基，掺杂其它的多晶陶瓷材料制造的，具有较低的电阻及半导特性。通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的：在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代，因而得到了一定数量产生导电性的自由电子。对于PTC热敏电阻效应，也就是电阻值阶跃增高的原因，在于材料组织是由许多小的微晶构成的，在晶粒的界面上，即所谓的晶粒边界(晶界)上形成势垒，阻碍电子越界进入到相邻区域中去，因此而产生高的电阻，这种效应在温度低时被抵消：在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动。而这种效应在高温时，介电常数和极化强度大幅度地降低，导致势垒及电阻大幅度地增高，呈现出强烈的PTC效应。
     　


     PTC热敏电阻制造流程
     将能够达到电气性能和热性能要求的混合物 (碳酸钡和二氧化钛以及其它的材料) 称量、混合再湿法研磨，脱水干燥后干压成型制成圆片形、长方形、圆环形、蜂窝状的毛坯。这些压制好的毛坯在较高的温度下(1400℃左右)烧结成陶瓷，然后上电极使其表面金属化，根据其电阻值分档检测。按照成品的结构形式钎焊封装或装配外壳，之后进行最后的全面检测。

     称量 >> 球磨 >> 预烧结 >> 造粒
     　

     >> 成型 >> 烧结 >> 上电极 >> 阻值分选
     　

     >> 钎焊 >> 封装装配 >> 打标志 >> 耐压检测
     　

     >> 阻值检测 >> 最终检测 >> 包装 >> 入库
